Analizatorul de semnal și spectru Rohde & Schwarz FSW funcționează la sub-THz

Rohde & Schwarz a demonstrat o transmisie de date multi-Gb în banda D la 140 GHz.

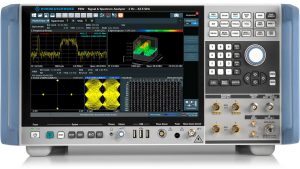

Configurația dispune de analizor de spectru și spectru R&S FSW echipat cu o opțiune R&S FSW-B8001, care acceptă lățimea de bandă internă de 8,3 GHz.

Compania susține că instalarea sa reprezintă unele dintre primele cercetări care explorează transmisia de date la frecvențe sub-THz cu lățimi de bandă ultra-largi.

În configurare, un semnal cu bandă largă de bază este convertit la frecvența selectată de 140 GHz printr-o casetă de conversie TC RSE.

Un SMA100B furnizează frecvența oscilatorului local convertizorului.

Transmisia se efectuează în aer, convertorul fiind conectat la o antenă cu claxon. Este apoi primit prin intermediul unei alte antene cu claxon și a fost deconectat.

R&S FSW-B8001, cu opțiunea 8.3GHz, analizează semnalul, efectuând măsurători ale calității semnalului, cum ar fi magnitudinea vectorului de eroare pentru a evalua performanța transmisiei.

Sunt, de asemenea, demonstrate diverse formate de modulare comune.

Configurația propusă poate fi instalată în sistemul de testare a antenei R&S ATS1000, permițând inginerilor proiectanți să caracterizeze prototipurile și proiectele de referință pentru dispozitivele viitoare cu lățimi de bandă mai largi.

De exemplu, standardul IEEE 802.11ay permite legarea canalelor care creează un semnal cu mai mult de 8GHz de lățime de bandă deja astăzi.

Andreas Roessler, manager tehnologic, spune: „În timp ce Rohde & Schwarz îndeplinește nevoile de testare pentru tehnologia 5G, care este încă definită și implementată astăzi, cercetăm deja modalitățile prin care tehnologia se dezvoltă mâine. Acest test inovativ în bandă D reprezintă un pas notabil către cercetarea dincolo de 5G, ceea ce duce la următoarea generație de tehnologie mobilă. "
