Raspberry Pi HAT reglează și măsoară puterea

Proiectat de John Hoeppner, Raspberry Pi HAT este capabil să genereze o sursă de alimentare stabilă și precisă de la consumabile slab reglementate, precum costuri reduse, precum adaptoare de curent alternativ, tarife telefonice și altele.

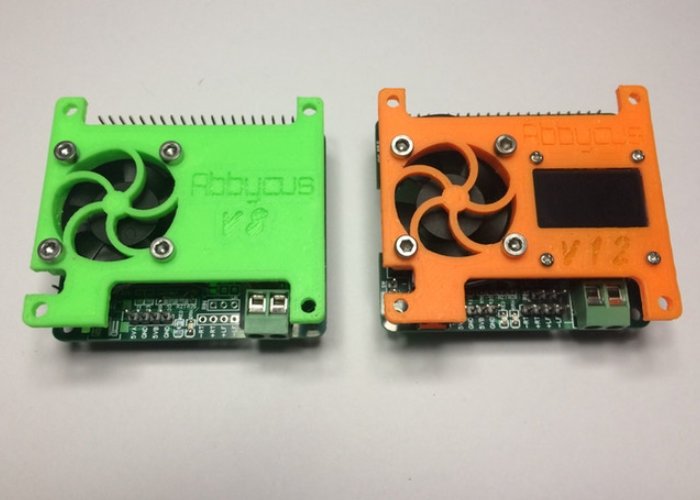

Există două modele din seria V care răspund nevoilor diferite. Ambele module se stivuiesc direct deasupra unui Raspberry Pi (orice model cu antet GPIO de 40 de pini) și se conformează specificațiilor Raspberry Pi HAT (Hardware atașat pe partea de sus). "

- Putere V8 generează o putere de înaltă calitate și stabilă pentru zmeura Pi. Regulatorul de comutare a curentului înalt / cu eficiență ridicată (generare de căldură scăzută) oferă o putere de 5V curată și precisă pentru dispozitivele Pi și dispozitivele periferice. Caracteristicile standard includ protecția împotriva supracurentului și a scurtcircuitului, limitarea curentului la temperaturi ridicate, protecția inversă a polarității și o siguranță tip PTC care poate fi resetată. Două ieșiri de 5 V cu comutare înaltă sunt incluse pentru controlul dispozitivelor externe (LCD sau?) V8 dispune, de asemenea, de pornire / oprire sigură pentru a preveni corupția datelor. În plus, un ventilator DC cu rulment cu bile fără perie se montează direct deasupra procesorului Raspberry Pi oferind o răcire excelentă în condiții de stres ridicat.

- Putere V12 mosteneste toate caracteristicile V8 plus urmatoarele: 1) Masuratori de precizie a tensiunii, curentului si temperaturii. 2) Răcire activă cu control al ventilatorului cu viteză variabilă. 3) Acceptă funcționarea bateriei - afișează starea de încărcare și tensiunea sursei bateriei și permite închiderea în siguranță a bateriei. 4) Statisticile CPU Raspberry Pi sunt monitorizate și afișate. 5) ON / OFF alimentare sigură cu un buton. Afișaj OLED pentru informații parametrice. 6) Micro-controler compatibil „Arduino” încorporat. 7) Un amplificator audio stereo de clasa D conduce două difuzoare. 8) Codul sursă deschisă pentru o reconfigurare sau personalizare ușoară a utilizatorului.

Caracteristici:

- Regulatorul de bord alimentează 5V @ 5A la RPi și la perifericele atașate.
- scurtcircuit, supra-sub tensiune și protecție termică.
- Două ieșiri de 5 V cu comutator ridicat pentru LCD extern și lumina din spate (sau?).
- Protecție inversă la polaritate și siguranță PTC care poate fi resetată.
- Oprit în siguranță pentru a preveni corupția datelor.
