Primul controler PWM cu AVSBus, furnizează până la 450A pentru FPGA

Există 12 controlere, care oferă până la șapte faze care pot fi împărțite între două șine de tensiune de ieșire în orice combinație. De asemenea, firma a creat un cip de comutare a puterii de ieșire (a se vedea mai jos) pentru a fi utilizat o singură fază, permițând crearea consumurilor de la 10A la 450A.

Controlerele vin în trei grupuri:

• ISL68137 și 134 comunică prin AVSBus pentru a alimenta procesoarele bazate pe ARM în routerele de rețea, comutatoarele, serverele, stocarea și echipamentele de telecomunicații wireless.
• ISL68127 și 124 sunt de uz general și vor alimenta procesoarele de rețea, FPGA, SoCs și acceleratoarele grafice.
• ISL69147 / 4, 137/4, 128/7, 125/4 (opt în total) adaugă o interfață secundară de mare viteză (SVID sau SVI2) pentru a alimenta procesoarele Intel și AMD pentru cloud computing.

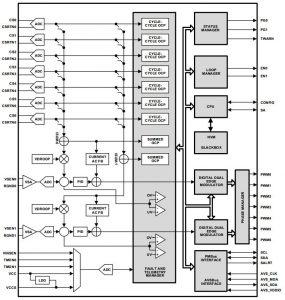

Toate au un motor digital cu o arhitectură de control a curentului sintetic brevetat, care urmărește fiecare curent de fază cu latență zero, a declarat firma. "Acest lucru permite dispozitivului să răspundă la orice tranzitorie de sarcină cu poziționare precisă a curentului și a tensiunii și cu 30% mai puțin capacitate decât dispozitivele competitive." - Permiterea proiectărilor de condensatoare din ceramică pentru alimentatoare de înaltă fiabilitate.

De asemenea, toate sunt conforme atât cu PMBus 1.3, cât și cu AVSBus, au protecție curentă ciclu cu ciclu (praguri medii și de vârf) și includ căderea automată a fazelor.

Intrarea și ieșirea au ambele supra-tensiune și sub tensiune și protecție și telemetrie atât pentru tensiune, cât și pentru curent, și există raportare la erori la temperatură.

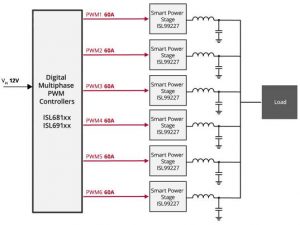

Etapa de putere inteligentă

Etapa de putere asociată este ISL99227, care este evaluată la 60A și va funcționa cu intrări de la 4.5 la 18V. FET-urile interne sincrone sunt nominale la 25V.

Include detectarea curentului cu o precizie de 3% pe linie, sarcină și temperatură, plus raportarea diferențialului de curent la 5mV / A și senzorul de temperatură.

FET-ul cu partea înaltă este protejat de supra-curent și este inclus într-un QFN de 5 x 5mm, 32 plumb.

14 faze

Un cip existent, ISL6617A, poate fi utilizat pentru a dubla o fază, astfel încât șapte dintre acestea pot fi adăugate pentru a crea un control PWM în 14 faze.

Un instrument de dezvoltare, PowerNavigator, se conectează la plăci de dezvoltare prin PMBus și AVSBus pentru a seta parametri, inclusiv pragurile actuale pentru adăugarea / scăderea fazelor și reglarea buclelor. Configurația finală este pur și simplu stocată în memoria non-volatilă.

AVSBus

AVSBus este specificat de organizația PMBus și este destinat să economisească energie fără a compromite performanțele procesării, permițând procesorului (CPU, FPGA, SoC sau asic) să comande o reducere a tensiunii de alimentare imediat înainte de a intra în moduri de consum redus, precum hibernare sau somn, și crește tensiunea atunci când este necesară o prelucrare rapidă.

Intersil a creat câteva videoclipuri pentru a merge împreună cu aceste cipuri de alimentare.
