Tranzistorul GaN rapid conduce laser în placa de evaluare a senzorului pentru intervalul de zbor

Aplicația intenționată este măsurarea intervalului „timp de zbor”, iar tranzitorul ales GaN (EPC2216) este calificat AEC Q101, care permite utilizarea circuitului în proiecte auto lidar.

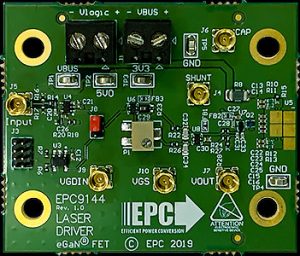

Un aspect inedit al acestei plăci este capacitatea de a monta o mare varietate de lasere prin interpozitive simple pe bază de PCB mici, care pot fi vândute pe pătratul de 5x5 mm din patru plăcuțe de cupru (partea dreaptă a fotografiei).

Interpozitivele sunt furnizate pe o bandă de prindere (stânga). Sub fiecare, există un model de 2 x 2 care să corespundă amprentei de 5x5 mm a consiliului de evaluare. Conform EPC, placa de selecție a interpozitorului „este revizuită în funcție de necesități
lasere noi și alte încărcături, după caz ​​”.

„Placa de circuit imprimat este concepută pentru a reduce la minimum inductanța buclei de putere, menținând totodată flexibilitatea de montare pentru dioda laser sau altă încărcare”, conform ECP. "Include multiple sonde pasive la bord pentru tensiuni și este echipat cu conexiuni MMCX pentru intrare și detectare."

Viteza șoferului și FET înseamnă că pornirea poate fi la fel de rapidă la 500ps și oprirea poate fi în 250ps, chiar și la ~ 10A.

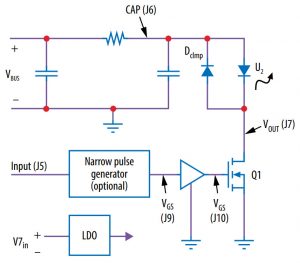

Impulsurile de comandă de intrare sunt cuplate printr-un MMCX terminat de 50Ω, care este urmat de un traducător de nivel logic (livrat, tset pentru 3,3 V logică, dar modificabil pentru alte niveluri (este posibilă unitatea diferențială).

După traducătorul de nivel, impulsul de intrare trece printr-un circuit generator de impulsuri restrâns, setat la ~ 5ns atunci când este livrat, dar variabil între 1,2 și 20ns folosind un trimpot la bord. Limita inferioară stabilită de IC driverul de poartă LMG1020 de la bord.

Alimentarea la placă trebuie să fie de 15V.

În afară de conducerea cu diode laser, a spus firma, aceasta poate fi folosită și pentru alte aplicații care necesită un amplificator eGaN FET - clasa E, de exemplu.

Manualul de instrucțiuni însoțitor este clar scris și merită să arunci o privire dacă ești ispitit.
