Proiectare electronică de referință la injecția de combustibil pentru motoare mici

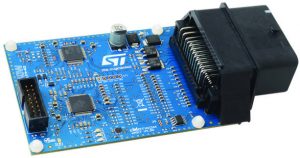

Numit SPC5-L9177A-K02, designul de referință al ECU se adresează motocicletelor, scuterelor și a trei roți - în special cele care trebuie să satisfacă standardele Euro 5, Bharat Stage VI (BSVI) și China IV. ST prevede, de asemenea, utilizarea în generatoare, motoare nautice și echipamente agricole.

Poate să conducă injectoarele, releul, motorul pas cu pas și tahometrul și să interfețe cu senzori de reticență variabilă - toate canalele sunt protejate de scurtcircuite și de supra-temperatură. Conexiunea se face printr-un conector auto cu 48 de poli.

Componentele cheie sunt STC SPC572L 32bit Power Architecture MCU și L9177A - acesta din urmă este realizat pe un proces BCD și include surse de alimentare și drivere de acționare pentru motoarele cu unul sau doi cilindri - un regulator 5V de 300 mA cu închidere termică, un regulator de urmărire 5V cu protecție scurtă la baterie, doi drivere injectoare de combustibil, un șofer pentru motorul pas cu pas cu controlul de ralanti al motorului, o ieșire de încălzire cu senzor de oxigen și funcții de diagnostic.

Atât SPC572L, cât și L9177A „sunt concepute special pentru nevoile de aplicare și de piață”, a spus ST, ale cărui interfațe STGD18N40 IGBT și L9616 CAN pot, de asemenea, să apară pe placă.

De asemenea, sunt disponibile pe SPC572L MCU cronometre, 16 canale de intrare, 56 de canale de ieșire, flash de scriere în timp liber (RWW) de 1,5 Mbyte (cu emulație EEPROM), date SRAM cu scop general 64kbyte, două module de interfață periferică deserială / serială (DSPI) , un convertor analog-digital și capacitate de auto-testare.

Suportul vine de la SPC5Studio IDE (mediu de dezvoltare integrat), care include drivere de nivel scăzut, un configurator de module cu cronometru SPC572L și biblioteci pentru detectarea poziției manivelei motoare și actuatoarele asociate.

„Pentru a depăși provocările complexe asociate cu injecția electronică de combustibil, un software de aplicație de bază dezvoltat în asociere cu eMoticom ajută utilizatorii să pornească și să gestioneze un motor cu un singur cilindru”, a spus ST. Acest lucru pare pentru un singur cilindru de 250 cm în 4 timpi cu un injector și include temperatura aerului, temperatura apei și compensarea presiunii barometrice.

SPC5-L9177A-K02, care măsoară 100 x 70mm, poate fi cumpărat de la Arrow.
