Domeniul de aplicare PC cu 8 canale are ADC duble 5Gsample / s
Numit PicoScope 6824E, are 500MHz lățime de bandă intrări analogice și 16 canale digitale care înregistrează impulsuri până la 1ns - deci ~ 500MHz semnale.
ADC-urile au 8, 10 sau 12 biți rezoluție reglabilă - ceva care a fost FlexRes botezate.
„Arhitectura FlexRes permite configurarea hardware-ului de către utilizator pentru a optimiza fie viteza de eșantionare, la 5Gsample / s la rezoluție de 8 biți, fie rezoluția de până la 12 biți cu prelevare de 1,25Gsample / s", potrivit firmei, care a adăugat: "Opt plus 16 canale abordează provocările cu care se confruntă inginerii atunci când se deconectează sisteme complexe IoT și sisteme încorporate care au mixat elemente analogice și digitale, precum comunicațiile seriale și paralele cu semnalizare de joasă tensiune de mare viteză. "
Un ADC este conectat la mâna stângă patru intrări și celălalt la-dreapta patru (vezi foto), și lățime de bandă un convertor poate fi concentrată pe o singură intrare. sau împărțit între două sau patru intrări. .
Pentru cele conținute cu rezoluție fixă pe 8 biți, celălalt membru al familiei 6000E este PicoScope 6804E și sunt planificate alte modele, încă nevăzute.
Patru intrări, două pe ADC, includ și o „interfață de sondă inteligentă” pentru sondele inteligente care sunt în curs de dezvoltare la Pico - ale căror detalii sunt de asemenea subacoperite pentru moment.
Se spune că distorsiunea armonică de pe ambele modele este mai bună decât -50dB la 1MHz la toate modelele, iar modelul de vârf are peste 60dB SFDR (gama dinamică fără spuri). zgomot de bază este <150μVrms on the most sensitive range.
Ambele modele includ un / s arbitrar forme de undă generator și un generator integrat 200Msample funcția de 50MHz cu built-in sine, pătrat, triunghi, tensiune DC, rampă în sus, în jos rampă, Gaussian și jumătate de sine.
Scopurile funcționează cu software-ul de aplicație PicoScope al firmei pentru computerul gazdă, actualmente la versiunea 6 (cu 22 de opțiuni lingvistice).
Cu o memorie 4Gsample, 6824Ecan captează un semnal de 200ms la o rată de eșantionare de 5Gsample / s, echivalent cu o rezoluție de 200 CP - un raport de 1: 1.000.000.000, conform Pico Tech. Capturile adânci pot fi explorate prin PicoScope folosind navigatorul său tampon de forme de undă, și mărită cu până la un milion de ori utilizând comenzile de zoom pan.
Testarea limită Masca și alarme definite de utilizator sunt incluse în software-ul, precum și segmentarea memoriei de captare de la 1 la 10.000.
Există decodificatoare pentru 21 de protocoale seriale, precum și decodări de bus paralele pentru canalele digitale. Ultimele completări de protocol sunt BroadR-Reach (100BASE-T1) Automotive Ethernet, Manchester și DALI. Sunt dezvoltate mai multe protocoale și vor deveni actualizări gratuite.
Mâini libere sondă exploatație

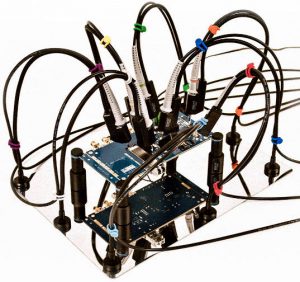

Pico introduce, de asemenea, „sistemul de susținere Pico sondă“, care utilizează flexibil „gooseneck“ baghetele pentru a sprijini Pico sonde 2.5mm pasive cu sfaturi de primăvară pentru orice domeniu de aplicare seria PicoScope 6000.
Suporturile sunt montate pe o placă de bază din oțel finisată cu oglindă, echipată cu stâlpi magnetici PCB cu șaiburi de izolare pentru a ține dispozitivul sub încercare „pentru a rezolva problema perenă a modului de a face conexiuni multiple de sondă la un dispozitiv supus testului”, conform firma.
Pico Technology proiectează și produce produsele sale în Marea Britanie.
