5G STS de la Rohde & Schwarz pachete instrumente de testare pentru gNodeB

Acceptarea și depanarea site-ului necesită testarea unor funcții, cum ar fi formarea fasciculului și conectivitatea dublă 5G / LTE, pentru a verifica instalarea și performanța.

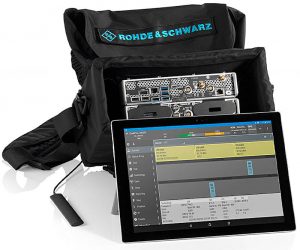

5G STS cuprinde receptorul TSMA6, convertorul descendent TSME30DC, depanatorul de rețea portabil Qualipoc Android și analizatorul de cablu ZPH.

Receptorul autonom TSMA6 utilizează detectarea automată a canalelor pentru a afișa semnale LTE și 5G, identifica frecvența canalului și decodează informațiile PCI / SSB pentru a oferi o analiză de calitate a semnalului.

Adăugarea smartphone-ului Android Qualipoc permite inginerilor de servicii de teren să detecteze prezența unui operator 5G și să verifice viteza de legare în sus, viteza de legare în jos și latența.

De asemenea, poate efectua măsurători ale calității celulelor și fasciculului și verifică prezența și calitatea celulei de ancoră LTE.

Călătorul opțional de cablu ZPH, care combină analizorul spectral și funcționalitatea testerului de cablu și antena, poate măsura lățimea de bandă ocupată a purtătorului 5G.

Folosind o poartă de timp, izolează semnalul de legătură în sus, care este utilizat pentru vânătoare de interferențe în rețelele TDD. Funcția de acoperire zero permite vizualizarea SSB în domeniul timpului și pentru a determina câte fascicule există.

Poate măsura, de asemenea, puterea optică și măsurătorile radiofonice ale VSWR și distanța la eroare la locul celulei.

Detectarea automată a canalului poate configura receptorul cu setările corecte de măsurare, mai degrabă decât pentru a le introduce manual în instrument.

Firma susține că 5G STS este semnificativ mai rapidă și mai sensibilă decât un analizor de spectru tradițional și poate efectua teste 5G și LTE simultan.
