1.3kW dintr-un convertor de cărămidă
Eficiența maximă depășește> 97%, oferind 8.85-12.55Vdc la etapele de conversie neizolate reglementate mai departe în lanțul electric.

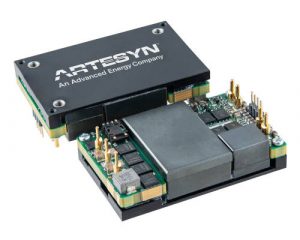

Numit BDQ1300, acesta „a fost proiectat pentru a sprijini în principal două arhitecturi de conversie a puterii”, potrivit directorului de marketing al companiei, Andy Brown: „Fie rețeaua de arhitectură de conversie„ în două etape ”convențională, unde BDQ1300 furnizează numai putere 12V neizolate. convertoare de puncte de încărcare sau modulul poate fi folosit și pentru a susține o arhitectură de conversie hibridă - unde o parte din puterea aplicației este convertită cu produse de „conversie directă” de 48V la joasă tensiune, alături de conversia convențională în două etape .“ El a adăugat că membrii Alianței Power Stamp dezvoltă produse de conversie directă.
Valoarea de ieșire este de până la 107A, conform fișei de date, și poate avea un antet PMBus cu patru pini care oferă funcții standard PMBus, cum ar fi monitorizarea tensiunii, monitorizarea curentului, controlul de pornire, controlul de oprire, avertizarea de protecție, temperatura informații de monitorizare și revizuire-control. Protecția la supratensiune la ieșire este inclusă.
BCQ1300 este o parte similară (9,6 ~ 14,5 Vdc 90A ieșire) fără PMbus, dar cu capacitate de partajare a curentului paralel. Se pare că această parte nu are o protecție de supratensiune la ieșire - una care să verifice dragul cititor.
Izolarea permite conexiuni separate la intrare și la ieșire pentru managementul EMI și pentru a ajuta la conținerea condițiilor de eroare pe partea principală a convertorului.
„Modulele folosesc un pin-out standard de curent din cărămidă înaltă”, a declarat firma. „O pereche de pini de alimentare sunt furnizați pentru conexiunile pozitive și de ieșire la sol pentru a permite curentul să fie condus la PCB-ul gazdă. Pierderile de conducere ale modulului sunt reduse cu ajutorul pinilor de diametru mare. "
Funcționarea este cuprinsă între -40 ° C și 85 ° C cu răcire cu aer și există o opțiune de răcire a plăcii de bază.
Piesele sunt disponibile prin intermediul rețelei globale de reprezentanți de vânzări, distribuitori și distribuitori de valoare adăugată Artesyn.
