Senzorii de curent izolat sunt rapide pentru controlul motorului

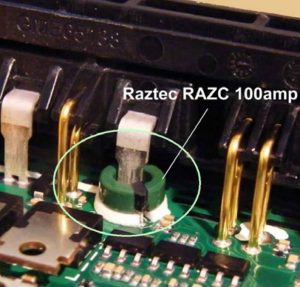

Numit RAZC, există mai multe dispozitive, care detectează între 40Amax și 250Amax, toate cu un diametru exterior de 10mm, iar producătorul oferă și versiuni personalizate.

Lățimea de bandă este în general în sute de kHz (a se vedea tabelul de mai jos), iar timpul de creștere standard este de 5 ui pentru o etapă de 0-20A.

De obicei, neliniaritatea, histerezisul și temperatura co / ° C reprezintă o fracțiune mică de 1% - verificați detaliile foilor de date (accesibile din această pagină).

Manevrarea supra-curentului este limitată mai degrabă de conductor și de senzor.

Senzorul de curent al înfășurării motorului este o aplicație tipică.

„Senzorul de curent toroidal încercuiește pur și simplu o conexiune a motorului. Izolarea galvanică elimină complet efectele obișnuite ale modului, iar curentul adevărat de armătură este măsurat cu exactitate ”, spune firma. „Ieșirea senzorului este aproape de șină la șină, astfel încât nu este necesară nicio amplificare - semnalele de curent pot fi transmise direct la un A / D."

Sunt prevăzute, de asemenea, aplicații pentru producerea energiei solare și gestionarea bateriei.

Gaura prin senzor are 5,1 mm diametru, deși o proeminență reduce dimensiunea maximă admisibilă a cablului de 4,5 mm.

Există trei conexiuni, Vcc, masă și ieșire, unde ieșirea este părtinitoare aproape de Vcc / 2 pentru 0A.

Tabelul creat din fișele de date Raztec - erorile pot fi apărute în timpul transcrierii.

* la specificațiile clienților
